產品介紹

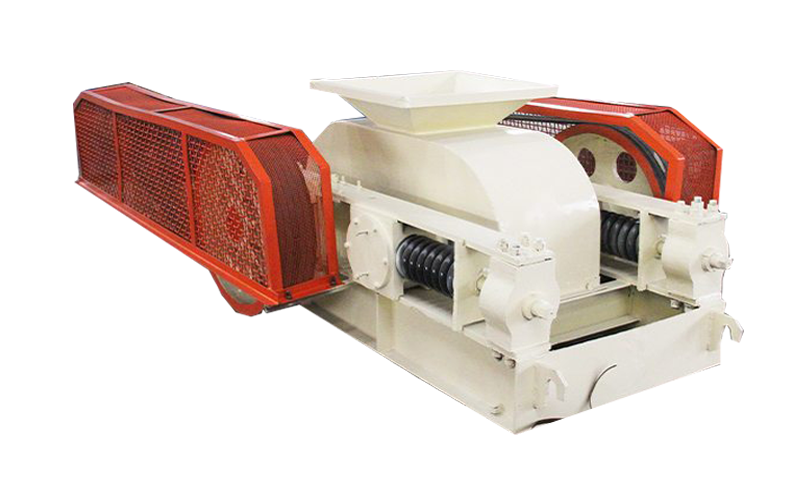

     對輥式破碎機簡稱對輥破，也叫對輥式制砂機、雙輥破碎機，是比較老式的破碎設備，經過了無數次的升級和改造，制造工藝更加成熟化，該設備結構簡單，過粉碎現象少，輥面上的齒形、尺寸、排列可隨物料性質而改變。

可對中硬和軟礦石進行中、細破碎，如硫酸廠中通常用對輥式破碎機對硫鐵礦石進行一次破碎，使直徑達到20~30mm，再進入雙輥式破碎機進行二次破碎，使礦石直徑達到5mm以下，達到沸騰爐的要求。

性能特點

1、結構簡單易修檢

設備模塊化構架，根據現場需要可分體異地安裝，也可組合安裝，便于起吊和檢修。標準化模塊組合齒板更具有互換性，通用性，極大降低齒板的更換周期，降低運行成本。

2、過粉率低粒度好：

采用組合破碎而非沖擊、擊打方式破碎，不產生二次破碎現象，故過粉碎率極低 。

3、破碎比大：

當需要大的破碎比時，對輥式破碎機可以在兩個輥?zhàn)拥南路桨惭b一個可以調節的破碎棒。

4、結構標準化：

每種型號的對輥式破碎機的結構都是標準化的，它的結構和長度能隨要求的生產力而變化 。

5、過鐵保護裝置：

對輥式破碎機搭配有過鐵保護裝置，當塊度較大時或不可破碎時，則彈簧被壓縮，活動輥退讓排料口增大，物料排出后，在彈簧壓力下，活動輥復位。這就是機械式排料口調整與過載保護裝置（保險裝置）。

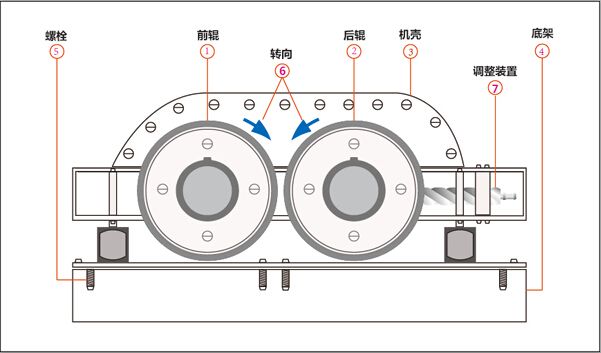

工作原理

1、出料粒度調節，兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

2、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，使破碎后的成品從底架下面排出。

3、為了安全，對輥破碎機傳動部分應根據實際情況自行安裝安全罩。

技術參數

型號	2PG0425	2PG0640	2PG0740	2PG0850	2PG1060	2PG1260	2PG1560
輥直徑	Ф400	Ф600	Ф700	Ф800	Ф1000	Ф1200	Ф1500
輥寬	250	400	400	500	600	600	600
入料粒度	≤25	≤25	≤25	≤25	≤30	≤30	≤30
排料口	2-8	2-8	2-8	2-8	2-10	2-10	2-10
處理能力(t/h)	5-10	10-20	15-30	20-40	30-50	40-70	60-110
配動力型號	Y132M-6	Y180L-6	Y200L-4	Y225M-4	Y250M-4	Y315M-6	Y315L-6
電機功率	5.5×2	15×2	30×2	45×2	55×2	75×2	110×2
