產品介紹

       歐版C系列顎式破碎機是目前先進且倍受青睞的破碎機，該機采用國際先進的破碎技術和制造工藝，是對堅硬，強磨蝕性物料進行破碎的高效機型，創新的模塊化結構，賦予設備較大的抗疲勞性、較佳的可靠性和多種安裝方式。再結合高質量的鑄鋼組件和一流的球形滾動軸承，充分地保證了破碎作業的高產、高效和低成本。

     與傳統的顎式破碎機相比，C系列歐版顎式破碎機在設計和制造方面對細節更為重視，采用高強度材料，先進的制造工藝，具有結構強度更高，設備可靠性更高，破碎比更大、產量更高，綜合成本更低等優勢。邁斯特重工是中國的砂石骨料和礦山破碎設備大型生產企業，已經向國內外各地的客戶和企業銷售成千上萬的破碎篩分、制砂設備。質量，服務，售后都值得信賴！

性能特點

1、堅固的結構——— 機架分為焊接式和組裝式兩種：中小型規格一般采用焊接式，大型規格一般采用組裝式。焊接式采用大弧度過渡圓角、低應力區焊接方式，大大降低了應力過度集中的問題，保證了機架在各方向強度的均等，具有 耐沖擊性、受力均勻、低故障率等特點。組裝式采用先進的模塊化、無焊接框架結構設計，疲勞強度大，可靠性高，同時整機組裝式設計，運輸、安裝更加方便，特別適用于地下礦井、高海拔礦山等狹小、運輸困難場所安裝。

2、優越的腔型設計———對稱"V"形腔型設計，肘板大傾角、大沖程、合理轉速，使進料粒度更大、產量提高1.3倍、粒度更加均勻，顎板磨損降低。

3、重型動顎總成經久耐用重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐沖擊性和穩定性高;迷宮式密封、集中潤滑系統保證了軸承油脂不被污染、潤滑更加便捷，使其運行時 間更長、更具穩定性。

4、動顎護板設計———動顎上方安裝了重型護板，避免物料強力沖擊，有效保護動顎體及其內部軸承不受損壞。

5、整體軸承座 ———整體鑄鋼軸承座結構保證與機架完全配合，避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷，使軸承運行更加平穩。

6、減震安裝設計———破碎機采用專用的橡膠減震裝置固定，有效吸收了設備振動峰值，同時允許破碎機垂直和縱向方向的位移，從而降低了對基礎的沖擊。

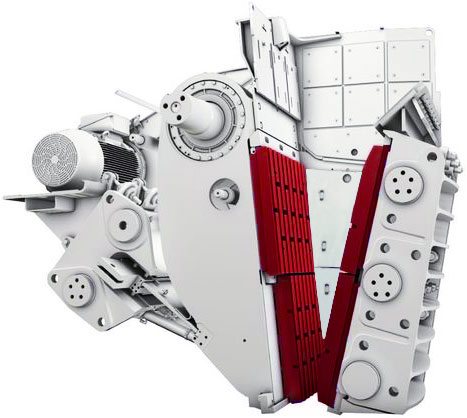

工作原理

     歐版顎式破碎機主要由機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等組成。

    歐版顎式破碎機破碎方式為曲動擠壓型。電動機驅動皮帶和皮帶輪，通過偏心軸使動顎前后上下擺動，當動顎推動動顎板向定顎板運動時，物料被壓碎或劈碎。當動顎和動顎板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從顎板的下部排料口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料，實現批量生產。

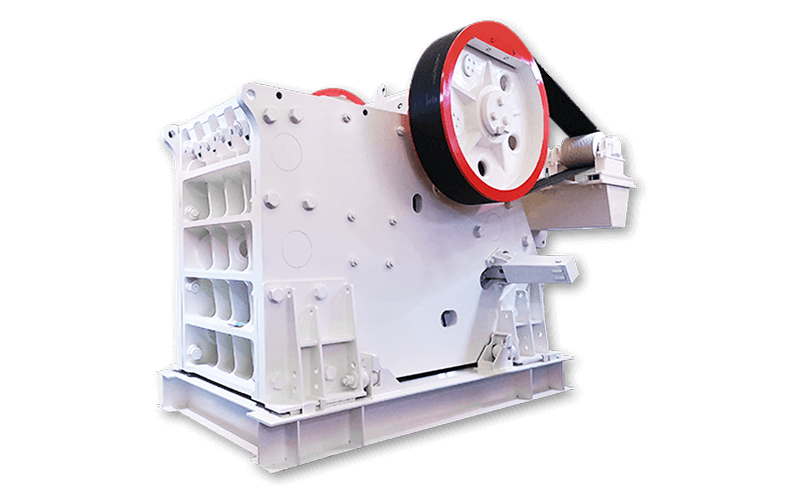

設備實拍

歐版顎式破碎機技術參數

型號	進料口長度	進料口寬度	轉速	處理能力（t/h）	配用功率（KW）
C-80	800	510	350	65-380	75
C-100	1000	760	260	160-540	110
C-110	1100	850	230	190-625	160
C-125	1250	950	220	290-840	160
C-140	1400	1070	220	380-950	200
C-160	1600	1200	220	520-1270	250
C-200	2000	1500	200	760-1590	400
